0204
~DIN 352

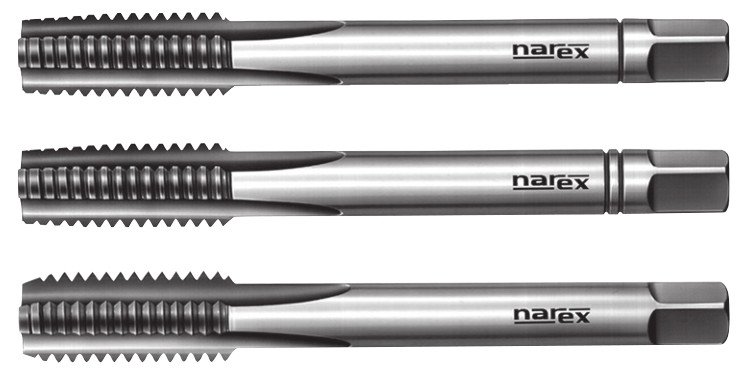

Gwintowniki ręczne w komplecie do gwintu amerykańskiego zunifikowanego UNC wykonane wg. ~DIN 352 ze stali szybkotnącej HSS. Zakres dostępnych średnic UNC No.5 - UNC 1.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

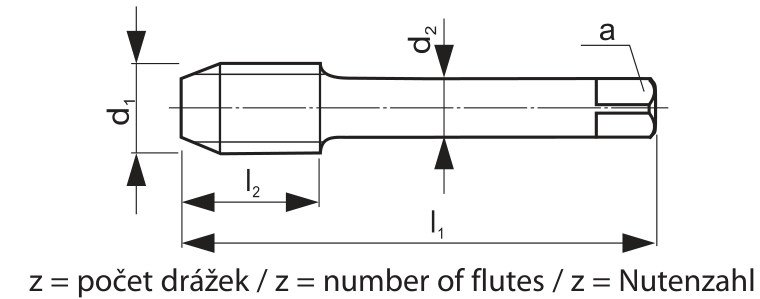

| Kod | d1 | N | l1 | l2 | d2 | a | z |
 |
|---|---|---|---|---|---|---|---|---|
| 0204 UNC No.5 | No. 5 | 40 | 40 | 10 | 3,5 | 2,7 | 3 | 2,6 |
| 0204 UNC No.6 | No. 6 | 32 | 45 | 11 | 4 | 3 | 3 | 2,85 |
| 0204 UNC No.8 | No. 8 | 32 | 45 | 12 | 4,5 | 3,4 | 3 | 3,5 |
| 0204 UNC No.10 | No. 10 | 24 | 50 | 14 | 6 | 4,9 | 3 | 3,9 |
| 0204 UNC No.12 | No. 12 | 24 | 56 | 16 | 6 | 4,9 | 3 | 4,5 |
| 0204 UNC 1/4 | 1/4 | 20 | 56 | 16 | 6 | 4,9 | 3 | 5,2 |
| 0204 UNC 5/16 | 5/16 | 18 | 63 | 20 | 6 | 4,9 | 3 | 6,6 |
| 0204 UNC 3/8 | 3/8 | 16 | 70 | 22 | 7 | 5,5 | 3 | 8 |
| 0204 UNC 7/16 | 7/16 | 14 | 70 | 22 | 8 | 6,2 | 3 | 9,4 |
| 0204 UNC 1/2 | 1/2 | 13 | 75 | 25 | 9 | 7 | 3 | 10,75 |
| 0204 UNC 9/16 | 9/16 | 12 | 80 | 26 | 11 | 9 | 3 | 12,25 |
| 0204 UNC 5/8 | 5/8 | 11 | 80 | 27 | 12 | 9 | 3 | 13,5 |
| 0204 UNC 3/4 | 3/4 | 10 | 95 | 32 | 14 | 11 | 4 | 16,5 |
| 0204 UNC 7/8 | 7/8 | 9 | 100 | 32 | 18 | 14,5 | 4 | 19,5 |
| 0204 UNC 1 | 1 | 8 | 110 | 36 | 18 | 14,5 | 4 | 22,25 |
