0290
DIN 352

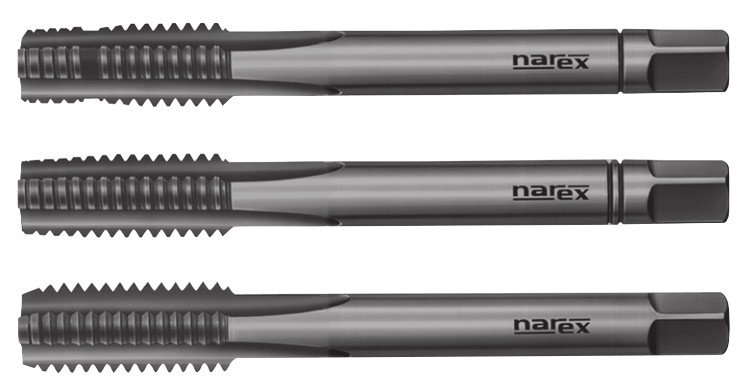

Gwintowniki ręczne w komplecie do gwintu metrycznego zwykłego typu M wykonane wg. DIN13 w tolerancji ISO2(6H) ze stali szybkotnącej HSSE waporyzowanej w pokryciu OX. Zakres dostępnych średnic M3 - M20.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

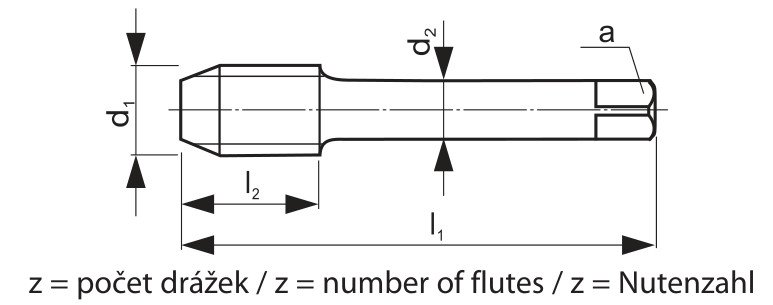

| Kod | d1 | P | l1 | l2 | d2 | a | z |
 |
|---|---|---|---|---|---|---|---|---|
| 0290M3 | M 3 | 0,5 | 40 | 11 | 3,5 | 2,7 | 3 | 2,5 |
| 0290M4 | M 4 | 0,7 | 45 | 13 | 4,5 | 3,4 | 3 | 3,3 |
| 0290M5 | M 5 | 0,8 | 50 | 16 | 6 | 4,9 | 3 | 4,2 |
| 0290M6 | M 6 | 1 | 56 | 19 | 6 | 4,9 | 3 | 5 |
| 0290M8 | M 8 | 1,25 | 63 | 22 | 6 | 4,9 | 3 | 6,8 |
| 0290M10 | M 10 | 1,5 | 70 | 24 | 7 | 5,5 | 3 | 8,5 |
| 0290M12 | M 12 | 1,75 | 75 | 29 | 9 | 7 | 3 | 10,2 |
| 0290M14 | M 14 | 2 | 80 | 30 | 11 | 9 | 4 | 12 |
| 0290M16 | M 16 | 2 | 80 | 32 | 12 | 9 | 4 | 14 |
| 0290M18 | M 18 | 2,5 | 95 | 40 | 14 | 11 | 4 | 15,5 |
| 0290M20 | M 20 | 2,5 | 95 | 40 | 16 | 12 | 4 | 17,5 |
