0300

DIN 2181

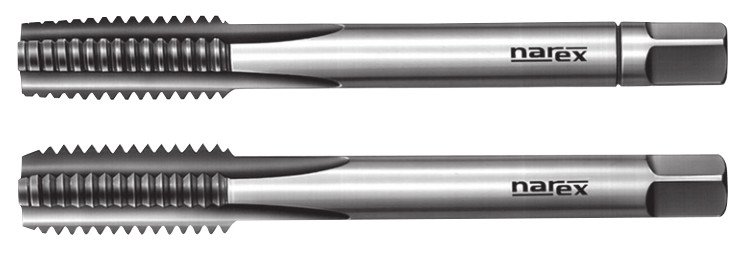

Gwintowniki ręczne w komplecie do gwintu metrycznego drobnozwojnego typu MF wykonane wg. DIN13 w tolerancji ISO2(6H) ze stali szybkotnącej HSS. Zakres dostępnych średnic M3 - M52.

Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
Narzędzia skrawające - gwintowniki
Zastosowanie
1.1
1.2
2.1
2.2
2.3
3.1
3.2
3.3
4.1
4.2
5.1
5.2
6.1
6.2
7.1
8.1
8.2
9.1
10.1
10.2
11.1
Legenda

 Rekomendowane użycie

 Możliwe użycie

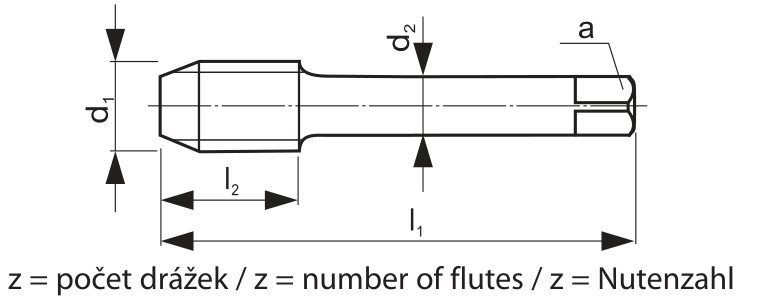

Kod d1 P l1 l2 d2 a z
0300 MF M4.5 M 4,5 0,5 50 10 6 4,9 3 4
0300 MF M5 M 5 0,5 50 10 6 4,9 3 4,5
0300 MF M5.5 M 5,5 0,5 56 11 6 4,9 3 5
0300 MF M6 M 6 0,75 56 11 6 4,9 3 5,2
0300 MF M6 M 6 0,5 56 11 6 4,9 3 5,5
0300 MF M7 M 7 0,75 56 11 6 4,9 3 6,2
0300 MF M8 M 8 1 63 18 6 4,9 3 7
0300 MF M8 M 8 0,75 56 14 6 4,9 3 7,2
0300 MF M8 M 8 0,5 56 14 6 4,9 3 7,5
0300 MF M9 M 9 1 63 18 7 5,5 3 8
0300 MF M9 M 9 0,75 56 14 7 5,5 3 8,2
0300 MF M10 M 10 1,25 70 20 7 5,5 3 8,8
0300 MF M10 M 10 1 63 18 7 5,5 3 9
0300 MF M10 M 10 0,75 63 18 7 5,5 3 9,2
0300 MF M11 M 11 1 63 18 8 6,2 3 10
0300 MF M12 M 12 1,5 70 20 9 7 3 10,5
0300 MF M12 M 12 1,25 70 20 9 7 3 10,8
0300 MF M12 M 12 1 70 18 9 7 3 11
0300 MF M13 M 13 1 70 18 11 9 3 12
0300 MF M14 M 14 1,5 70 20 11 9 4 12,5
0300 MF M14 M 14 1,25 70 20 11 9 4 12,8
0300 MF M14 M 14 1 70 18 11 9 4 13
0300 MF M15 M 15 1,5 70 20 12 9 4 13,5
0300 MF M15 M 15 1 70 18 12 9 4 14
0300 MF M16 M 16 1,5 70 20 12 9 4 14,5
0300 MF M16 M 16 1 70 18 12 9 4 15
0300 MF M17 M 17 1 70 18 12 9 4 16
0300 MF M18 M 18 2 80 22 14 11 4 16
0300 MF M18 M 18 1,5 80 22 14 11 4 16,5
0300 MF M18 M 18 1 80 18 14 11 4 17
0300 MF M20 M 20 2 80 22 16 12 4 18
0300 MF M20 M 20 1,5 80 22 16 12 4 18,5
0300 MF M20 M 20 1 80 18 16 12 4 19
0300 MF M22 M 22 2 80 22 18 14,5 4 20
0300 MF M22 M 22 1,5 80 22 18 14,5 4 20,5
0300 MF M22 M 22 1 80 18 18 14,5 4 21
0300 MF M24 M 24 2 90 22 18 14,5 4 22
0300 MF M24 M 24 1,5 90 22 18 14,5 4 22,5
0300 MF M24 M 24 1 90 18 18 14,5 4 23
0300 MF M25 M 25 1,5 90 22 18 14,5 4 23,5
0300 MF M26 M 26 1,5 90 22 18 14,5 4 24,5
0300 MF M27 M 27 2 90 22 20 16 4 25
0300 MF M27 M 27 1,5 90 22 20 16 4 25,5
0300 MF M27 M 27 1 90 18 20 16 4 26
0300 MF M28 M 28 2 90 22 20 16 4 26
0300 MF M28 M 28 1,5 90 22 20 16 4 26,5
0300 MF M30 M 30 2 90 22 22 18 4 28
0300 MF M30 M 30 1,5 90 22 22 18 4 28,5
0300 MF M30 M 30 1 90 18 22 18 4 29
0300 MF M32 M 32 1,5 90 22 22 18 4 30,5
0300 MF M33 M 33 2 100 25 25 20 4 31
0300 MF M33 M 33 1,5 100 25 25 20 4 31,5
0300 MF M34 M 34 1,5 100 25 28 22 4 32,5
0300 MF M35 M 35 1,5 100 25 28 22 4 33,5
0300 MF M36 M 36 3 125 36 28 22 4 33
0300 MF M36 M 36 2 125 30 28 22 4 34
0300 MF M36 M 36 1,5 100 25 28 22 4 34,5
0300 MF M38 M 38 1,5 100 25 28 22 4 36,5
0300 MF M39 M 39 3 125 36 32 24 4 36
0300 MF M39 M 39 2 125 30 32 24 4 37
0300 MF M39 M 39 1,5 110 25 32 24 4 37,5
0300 MF M40 M 40 3 125 36 32 24 4 37
0300 MF M40 M 40 2 125 30 32 24 4 38
0300 MF M40 M 40 1,5 110 25 32 24 4 38,5
0300 MF M42 M 42 3 125 36 32 24 4 39
0300 MF M42 M 42 2 125 30 32 24 4 40
0300 MF M42 M 42 1,5 110 25 32 24 4 40,5
0300 MF M45 M 45 3 125 36 36 29 6 42
0300 MF M45 M 45 2 125 30 36 29 6 43
0300 MF M45 M 45 1,5 110 25 36 29 6 43,5
0300 MF M48 M 48 3 140 36 36 29 6 45
0300 MF M48 M 48 2 140 30 36 29 6 46
0300 MF M48 M 48 1,5 140 25 36 29 6 46,5
0300 MF M50 M 50 3 140 36 36 29 6 47
0300 MF M50 M 50 2 140 30 36 29 6 48
0300 MF M50 M 50 1,5 140 25 36 29 6 48,5
0300 MF M52 M 52 3 140 40 40 32 6 49
0300 MF M52 M 52 2 140 32 40 32 6 50
0300 MF M52 M 52 1,5 140 25 40 32 6 50,5
