220
DIN 382
Narzynki sześciokątne do gwintu metrycznego zwykłego typu M wykonane wg. DIN 382 w tolerancji 6g ze stali szybkotnącej HSS. Zakres dostępnych średnic M3 - M68.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

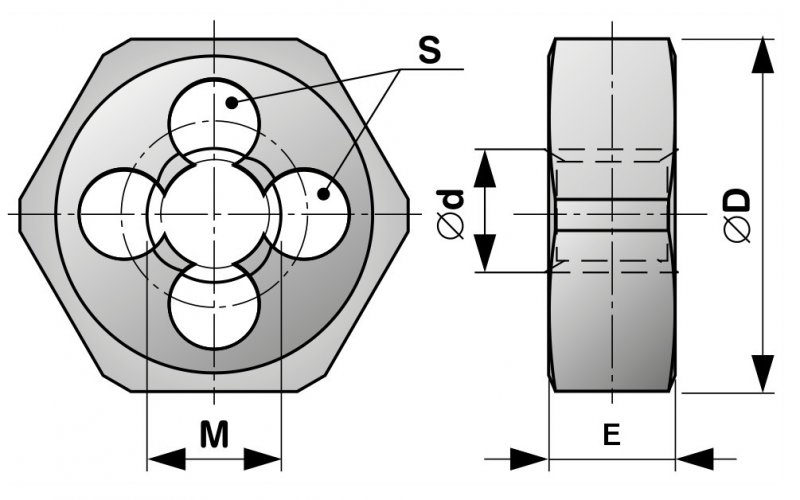

| Kod | ∅d1 | P | ∅D | E | S |
 |
|---|---|---|---|---|---|---|
| 220030 | M 3 | 0,5 | 18 | 5 | 4 | 2,92 |
| 220040 | M 4 | 0,7 | 18 | 5 | 4 | 3,91 |
| 220050 | M 5 | 0,8 | 18 | 7 | 4 | 4,9 |
| 220060 | M 6 | 1 | 18 | 7 | 4 | 5,88 |
| 220070 | M 7 | 1 | 21 | 9 | 4 | 6,88 |
| 220080 | M 8 | 1,25 | 21 | 9 | 5 | 7,87 |
| 220090 | M 9 | 1,25 | 21 | 9 | 5 | 8,87 |
| 220100 | M 10 | 1,5 | 27 | 11 | 5 | 9,85 |
| 220110 | M 11 | 1,5 | 27 | 11 | 5 | 10,85 |
| 220120 | M 12 | 1,75 | 36 | 14 | 5 | 11,83 |
| 220140 | M 14 | 2 | 36 | 14 | 5 | 13,82 |
| 220160 | M 16 | 2 | 41 | 18 | 5 | 15,82 |
| 220180 | M 18 | 2,5 | 41 | 18 | 5 | 17,79 |
| 220200 | M 20 | 2,5 | 41 | 18 | 5 | 19,79 |
| 220220 | M 22 | 2,5 | 50 | 22 | 6 | 21,79 |
| 220240 | M 24 | 3 | 50 | 22 | 6 | 23,76 |
| 220270 | M 27 | 3 | 60 | 25 | 6 | 26,76 |
| 220300 | M 30 | 3,5 | 60 | 25 | 7 | 29,73 |
| 220330 | M 33 | 3,5 | 60 | 25 | 8 | 32,73 |
| 220360 | M 36 | 4 | 60 | 25 | 9 | 35,7 |
| 220390 | M 39 | 4 | 70 | 30 | 8 | 38,7 |
| 220420 | M 42 | 4,5 | 70 | 30 | 9 | 41,69 |
| 220450 | M 45 | 4,5 | 85 | 36 | 8 | 44,69 |
| 220480 | M 48 | 5 | 85 | 36 | 8 | 47,66 |
| 220520 | M 52 | 5 | 85 | 36 | 8 | 51,66 |
| 220560 | M 56 | 5,5 | 100 | 36 | 8 | 55,65 |
| 220600 | M 60 | 5,5 | 100 | 36 | 8 | 59,65 |
| 220640 | M 64 | 6 | 115 | 36 | 8 | 63,62 |
| 220680 | M 68 | 6 | 115 | 36 | 8 | 67,62 |
