DIN 382
Narzynki sześciokątne do gwintu calowego drobnozwojnego Withworth`a BSF wykonane wg. BS 84:1956 ze stali szybkotnącej HSS. Zakres dostępnych średnic BSF3/16" - BSW1".
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

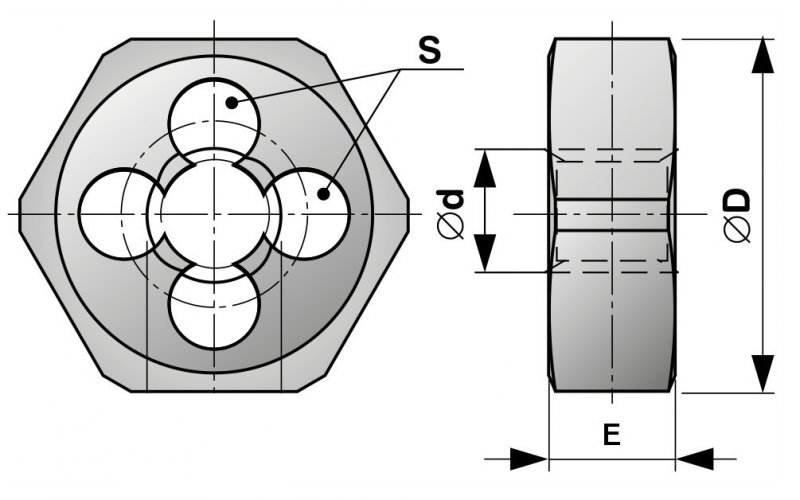

| Kod | ∅d1 | z/1" | P | ∅D | E | S |
 |
|---|---|---|---|---|---|---|---|
| 223316 | BsF 3/16" | 32 | 0,794 | 18 | 7 | 3 | 4,67 |
| 223140 | BsF 1/4" | 26 | 0,977 | 18 | 7 | 4 | 6,25 |
| 223516 | BsF 5/16" | 22 | 1,154 | 21 | 9 | 4 | 7,83 |
| 223380 | BsF 3/8" | 20 | 1,27 | 27 | 11 | 4 | 9,41 |
| 223716 | BsF 7/16" | 18 | 1,411 | 27 | 11 | 5 | 10,99 |
| 223120 | BsF 1/2" | 16 | 1,588 | 36 | 14 | 4 | 12,57 |
| 223916 | BsF 9/16" | 16 | 1,588 | 36 | 14 | 4 | 14,16 |
| 223580 | BsF 5/8" | 14 | 1,814 | 41 | 18 | 4 | 15,73 |
| 223340 | BsF 3/4" | 12 | 2,117 | 41 | 18 | 5 | 18,89 |
| 223780 | BsF 7/8" | 11 | 2,309 | 50 | 22 | 5 | 22,11 |
| 223100 | BsF 1" | 10 | 2,54 | 50 | 22 | 6 | 25,28 |
