CSN 22 3216
Narzynki maszynowe do gwintu metrycznego zwykłego lewego typu M-LH wykonane wg. CSN 22 3216 w tolerancji 6g ze stali szybkotnącej HSS. Zakres dostępnych średnic M1.2 - M20.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

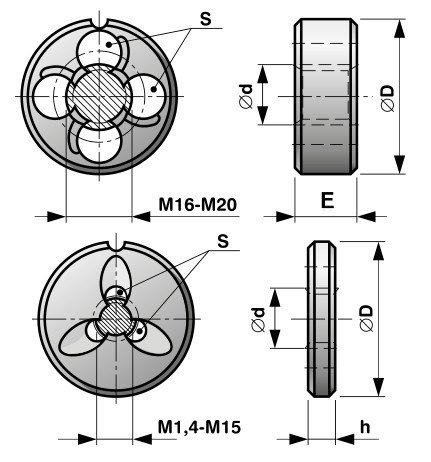

| Kod | ∅d1 | P | ∅D | E | S |
 |
|---|---|---|---|---|---|---|
| 247026 | MF 2,5 | 0,35 | 16 | 2,5 | 3 | 2,44 |
| 247031 | MF 3 | 0,35 | 16 | 2,5 | 4 | 2,94 |
| 247036 | MF 3,5 | 0,35 | 16 | 3,5 | 4 | 3,44 |
| 247041 | MF 4 | 0,5 | 16 | 3,5 | 4 | 3,93 |
| 247051 | MF 5 | 0,5 | 20 | 3,5 | 4 | 4,93 |
| 247061 | MF 6 | 0,75 | 20 | 5,5 | 4 | 5,91 |
| 247062 | MF 6 | 0,5 | 20 | 5,5 | 4 | 5,92 |
| 247071 | MF 7 | 0,75 | 20 | 5,5 | 4 | 6,9 |
| 247081 | MF 8 | 1 | 25 | 7 | 4 | 7,88 |
| 247082 | MF 8 | 0,75 | 25 | 7 | 4 | 7,9 |
| 247091 | MF 9 | 1 | 25 | 7 | 4 | 8,88 |
| 247092 | MF 9 | 0,75 | 25 | 7 | 4 | 8,9 |
| 247101 | MF 10 | 1 | 30 | 7 | 4 | 9,88 |
| 247102 | MF 10 | 1,25 | 30 | 7 | 4 | 9,86 |
| 247111 | MF 11 | 1 | 30 | 10 | 5 | 10,88 |
| 247112 | MF 11 | 0,75 | 30 | 10 | 5 | 10,91 |
| 247121 | MF 12 | 1,5 | 30 | 10 | 5 | 11,85 |
| 247122 | MF 12 | 1,25 | 30 | 10 | 5 | 11,86 |
| 247123 | MF 12 | 1 | 30 | 10 | 5 | 11,88 |
| 247141 | MF 14 | 1,5 | 38 | 10 | 5 | 13,85 |
| 247142 | MF 14 | 1,25 | 38 | 10 | 5 | 13,86 |
| 247143 | MF 14 | 1 | 38 | 10 | 5 | 13,88 |
| 247151 | MF 15 | 1,5 | 38 | 10 | 5 | 14,85 |
| 247161 | MF 16 | 1,5 | 38 | 10 | 5 | 15,85 |
| 247162 | MF 16 | 1 | 38 | 10 | 5 | 15,88 |
| 247181 | MF 18 | 1,5 | 45 | 12 | 5 | 17,85 |
| 247182 | MF 18 | 1 | 45 | 12 | 5 | 17,88 |
| 247201 | MF 20 | 1,5 | 45 | 12 | 6 | 19,85 |
| 247202 | MF 20 | 1 | 45 | 12 | 6 | 19,88 |
