2960
DIN 2174
Nagniataki do gwintu metrycznego zwykłego typu M wykonane wg. DIN13 w tolerancji ISO2(6HX) lub ISO3(6GX) ze stali szybkotnącej HSSE w pokryciu TiN. Zakres dostępnych średnic M3 - M12.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

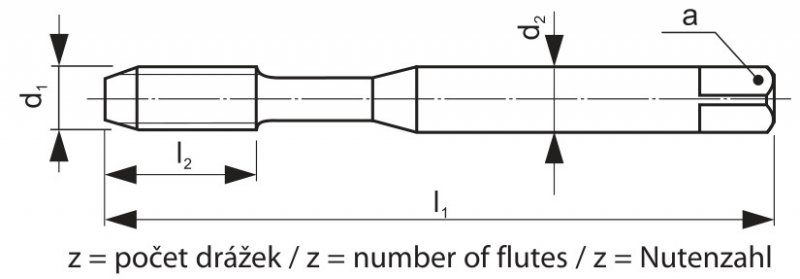

| Kod | d1 | P | l1 | l2 | d2 | a |
 |
|---|---|---|---|---|---|---|---|
| 2960M3 | M 3 | 0,5 | 56 | 11 | 3,5 | 2,7 | 2,77 - 2,82 |
| 2960M3.5 | M 3,5 | 0,6 | 56 | 12 | 4 | 3 | 3,23 - 3,28 |
| 2960M4 | M 4 | 0,7 | 63 | 13 | 4,5 | 3,4 | 3,68 - 3,73 |
| 2960M5 | M 5 | 0,8 | 70 | 16 | 6 | 4,9 | 4,63 - 4,68 |
| 2960M6 | M 6 | 1 | 80 | 19 | 6 | 4,9 | 5,51 - 5,59 |
| 2960M8 | M 8 | 1,25 | 90 | 22 | 8 | 6,2 | 7,39 - 7,48 |
| 2960M10 | M 10 | 1,5 | 100 | 24 | 10 | 8 | 9,25 - 9,35 |
| 2960M12 | M 12 | 1,75 | 110 | 28 | 9 | 7 | 11,12 - 11,25 |
