3662
DIN 5156
Gwintowniki maszynowe do gwintu rurowego Whitworth`a G wykonane wg. DIN 5156 ze stali szybkotnącej HSSE waporyzowanej w pokryciu TiN. Zakres dostępnych średnic G 1/8" - G 1 1/2".
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

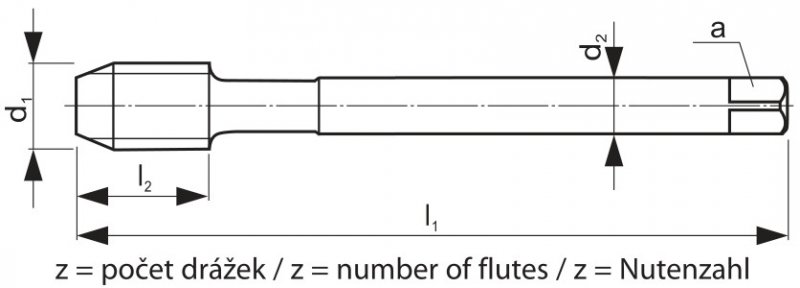

| Kod | d1 | N | l1 | l2 | d2 | a | z |
 |
|---|---|---|---|---|---|---|---|---|
| 3662 G1/8" | G 1/8" | 28 | 90 | 20 | 7 | 5,5 | 3 | 8,8 |
| 3662 G1/4" | G 1/4" | 19 | 100 | 21 | 11 | 9 | 3 | 11,8 |
| 3662 G3/8" | G 3/8" | 19 | 100 | 21 | 12 | 9 | 3 | 15,25 |
| 3662 G1/2" | G 1/2" | 14 | 125 | 24 | 16 | 12 | 3 | 19 |
| 3662 G5/8" | G 5/8" | 14 | 125 | 24 | 18 | 14,5 | 4 | 21 |
| 3662 G3/4" | G 3/4" | 14 | 140 | 26 | 20 | 16 | 4 | 24,5 |
| 3662 G7/8" | G 7/8" | 14 | 150 | 28 | 22 | 18 | 4 | 28,25 |
| 3662 G1 | G 1 | 11 | 160 | 30 | 25 | 20 | 4 | 30,75 |
| 3662 G1 1/8" | G 1 1/8" | 11 | 170 | 30 | 28 | 22 | 4 | 35,5 |
| 3662 G1 1/4" | G 1 1/4" | 11 | 170 | 30 | 32 | 24 | 4 | 39,5 |
| 3662 G1 1/2" | G 1 1/2" | 11 | 190 | 32 | 36 | 29 | 6 | 45,25 |
