4064
~DIN 376
Gwintowniki maszynowe do gwintu amerykańskiego zunifikowanego UNC wykonane wg. ~DIN 376 ze stali szybkotnącej HSSE w pokryciu TiN. Zakres dostępnych średnic UNC 7/16. - UNC 1.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

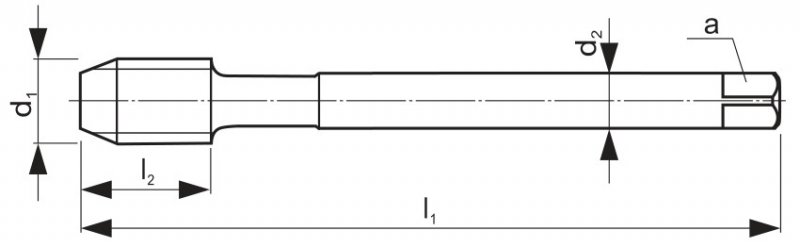

| Kod | d1 | N | l1 | l2 | d2 | a | z |
 |
|---|---|---|---|---|---|---|---|---|
| 4064 UNC 7/16 | 7/16 | 14 | 100 | 18 | 8 | 6,2 | 3 | 9,4 |
| 4064 UNC 1/2 | 1/2 | 13 | 110 | 20 | 9 | 7 | 3 | 10,75 |
| 4064 UNC 9/16 | 9/16 | 12 | 110 | 20 | 11 | 9 | 3 | 12,25 |
| 4064 UNC 5/8 | 5/8 | 11 | 110 | 20 | 12 | 9 | 3 | 13,5 |
| 4064 UNC 3/4 | 3/4 | 10 | 125 | 25 | 14 | 11 | 4 | 16,5 |
| 4064 UNC 7/8 | 7/8 | 9 | 140 | 25 | 18 | 14,5 | 4 | 19,5 |
| 4064 UNC 1 | 1 | 8 | 160 | 30 | 18 | 14,5 | 4 | 22,25 |
