3690
DIN 374
Gwintowniki maszynowe do gwintu metrycznego drobnozwojnego typu MF wykonane wg. DIN13 w tolerancji ISO2(6H) ze stali szybkotnącej HSSE waporyzowanej w pokryciu OX. Zakres dostępnych średnic M6 - M20.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

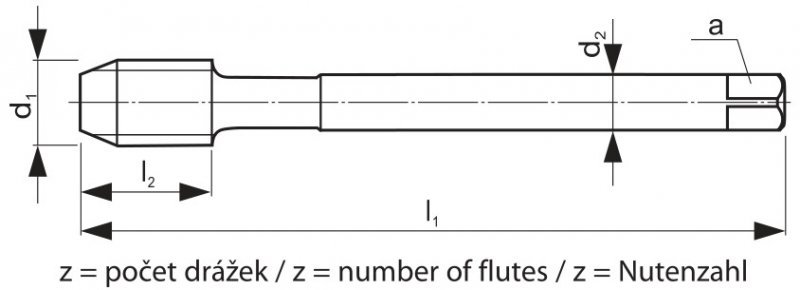

| Kod | d1 | P | l1 | l2 | d2 | a | z |
 |
|---|---|---|---|---|---|---|---|---|
| 3690 MF M6x0.75 | M 6 | 0,75 | 80 | 15 | 4,5 | 3,4 | 3 | 5,2 |
| 3690 MF M8x1 | M 8 | 1 | 90 | 18 | 6 | 4,9 | 3 | 7 |
| 3690 MF M8x0.75 | M 8 | 0,75 | 80 | 15 | 6 | 4,9 | 3 | 7,2 |
| 3690 MF M10x1 | M 10 | 1 | 90 | 20 | 7 | 5,5 | 3 | 9 |
| 3690 MF M12x1.5 | M 12 | 1,5 | 100 | 21 | 9 | 7 | 3 | 10,5 |
| 3690 MF M12x1 | M 12 | 1 | 100 | 21 | 9 | 7 | 3 | 11 |
| 3690 MF M14x1.5 | M 14 | 1,5 | 100 | 21 | 11 | 9 | 3 | 12,5 |
| 3690 MF M16x1.5 | M 16 | 1,5 | 100 | 21 | 12 | 9 | 3 | 14,5 |
| 3690 MF M18x1.5 | M 18 | 1,5 | 110 | 24 | 14 | 11 | 3 | 16,5 |
| 3690 MF M20x1.5 | M 20 | 1,5 | 125 | 24 | 16 | 12 | 3 | 18,5 |
