3540

DIN 374

Gwintowniki maszynowe do gwintu metrycznego drobnozwojnego typu MF wykonane wg. DIN13 w tolerancji ISO2(6H) ze stali szybkotnącej HSSE w pokryciu OX. Zakres dostępnych średnic M4 - M36.

Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
Narzędzia skrawające - gwintowniki
Zastosowanie
1.1
1.2
2.1
2.2
2.3
3.1
3.2
3.3
4.1
4.2
5.1
5.2
6.1
6.2
7.1
8.1
8.2
9.1
10.1
10.2
11.1
Legenda

 Rekomendowane użycie

 Możliwe użycie

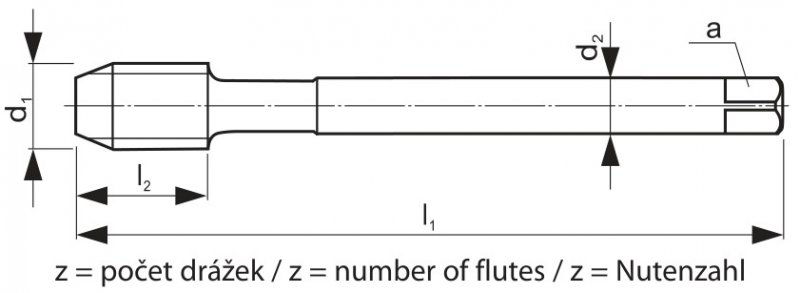

Kod d1 P l1 l2 d2 a z
3540 MF M4x0.5 M 4 0,5 63 12 2,8 2,1 3 3,5
3540 MF M5x0.5 M 5 0,5 70 13 3,5 2,7 3 4,5
3540 MF M6x0.75 M 6 0,75 80 15 4,5 3,4 3 5,2
3540 MF M6x0.5 M 6 0,5 80 15 4,5 3,4 3 5,5
3540 MF M7x0.75 M 7 0,75 80 15 5,5 4,3 3 6,2
3540 MF M8x1 M 8 1 90 18 6 4,9 3 7
3540 MF M8x0.75 M 8 0,75 80 15 6 4,9 3 7,2
3540 MF M10x1.25 M 10 1,25 100 20 7 5,5 3 8,8
3540 MF M10x1 M 10 1 90 20 7 5,5 3 9
3540 MF M10x0.75 M 10 0,75 90 20 7 5,5 3 9,2
3540 MF M12x1.5 M 12 1,5 100 21 9 7 3 10,5
3540 MF M12x1.25 M 12 1,25 100 21 9 7 3 10,8
3540 MF M12x1 M 12 1 100 21 9 7 3 11
3540 MF M14x1.5 M 14 1,5 100 21 11 9 3 12,5
3540 MF M14x1.25 M 14 1,25 100 21 11 9 3 12,8
3540 MF M14x1 M 14 1 100 21 11 9 3 13
3540 MF M15x1.5 M 15 1,5 100 21 12 9 3 13,5
3540 MF M15x1 M 15 1 100 21 12 9 3 14
3540 MF M16x1.5 M 16 1,5 100 21 12 9 3 14,5
3540 MF M16x1 M 16 1 100 21 12 9 3 15
3540 MF M18x2 M 18 2 125 24 14 11 3 16
3540 MF M18x1.5 M 18 1,5 110 24 14 11 3 16,5
3540 MF M18x1 M 18 1 110 24 14 11 3 17
3540 MF M20x2 M 20 2 140 30 16 12 3 18
3540 MF M20x1.5 M 20 1,5 125 24 16 12 3 18,5
3540 MF M20x1 M 20 1 125 24 16 12 3 19
3540 MF M22x2 M 22 2 140 30 18 14,5 3 20
3540 MF M22x1.5 M 22 1,5 125 24 18 14,5 3 20,5
3540 MF M22x1 M 22 1 125 24 18 14,5 3 21
3540 MF M24x2 M 24 2 140 26 18 14,5 4 22
3540 MF M24x1.5 M 24 1,5 140 26 18 14,5 4 22,5
3540 MF M24x1 M 24 1 140 26 18 14,5 4 23
3540 MF M25x1.5 M 25 1,5 140 26 18 14,5 4 23,5
3540 MF M26x1.5 M 26 1,5 140 26 18 14,5 4 24,5
3540 MF M27x2 M 27 2 140 26 20 16 4 25
3540 MF M27x1.5 M 27 1,5 140 26 20 16 4 25,5
3540 MF M27x1 M 27 1 140 26 20 16 4 26
3540 MF M28x2 M 28 2 140 26 20 16 4 26
3540 MF M28x1.5 M 28 1,5 140 26 20 16 4 26,5
3540 MF M30x2 M 30 2 150 28 22 18 4 28
3540 MF M30x1.5 M 30 1,5 150 28 22 18 4 28,5
3540 MF M30x1 M 30 1 150 28 22 18 4 29
3540 MF M32x1.5 M 32 1,5 150 28 22 18 4 30,5
3540 MF M33x2 M 33 2 160 30 25 20 4 31
3540 MF M33x1.5 M 33 1,5 160 30 25 20 4 31,5
3540 MF M35x1.5 M 35 1,5 170 30 28 22 4 33,5
3540 MF M36x3 M 36 3 200 42 28 22 4 33
3540 MF M36x2 M 36 2 170 30 28 22 4 34
3540 MF M36x1.5 M 36 1,5 170 30 28 22 4 34,5
