DIN 374

Gwintowniki maszynowe do gwintu metrycznego drobnozwojnego typu MF wykonane wg. DIN13 w tolerancji ISO2(6H) ze stali szybkotnącej HSSE w pokryciu TiN. Zakres dostępnych średnic M4 - M52.

Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
Narzędzia skrawające - gwintowniki
Zastosowanie
1.1
1.2
2.1
2.2
2.3
3.1
3.2
3.3
4.1
4.2
5.1
5.2
6.1
6.2
7.1
8.1
8.2
9.1
10.1
10.2
11.1
Legenda

 Rekomendowane użycie

 Możliwe użycie

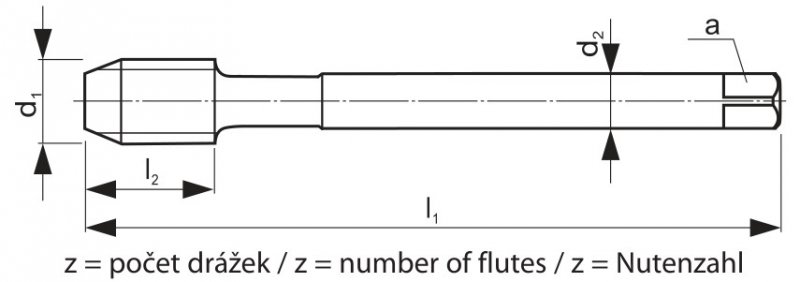

Kod d1 P l1 l2 d2 a z
3010 MF M4x0.5 M 4 0,5 63 12 2,8 2,1 3 3,5
3010 MF M5x0.5 M 5 0,5 70 13 3,5 2,7 3 4,5
3010 MF M6x0.75 M 6 0,75 80 15 4,5 3,4 3 5,2
3010 MF M6x0.5 M 6 0,5 80 15 4,5 3,4 3 5,5
3010 MF M7x0.75 M 7 0,75 80 15 5,5 4,3 3 6,2
3010 MF M8x1 M 8 1 90 18 6 4,9 3 7
3010 MF M8x0.75 M 8 0,75 80 15 6 4,9 3 7,2
3010 MF M9x1 M 9 1 90 18 7 5,5 3 8
3010 MF M10x1.25 M 10 1,25 100 20 7 5,5 3 8,8
3010 MF M10x1 M 10 1 90 20 7 5,5 3 9
3010 MF M10x0.75 M 10 0,75 90 20 7 5,5 3 9,2
3010 MF M11x1 M 11 1 90 20 8 6,2 3 10
3010 MF M12x1.5 M 12 1,5 100 21 9 7 3 10,5
3010 MF M12x1.25 M 12 1,25 100 21 9 7 3 10,8
3010 MF M12x1 M 12 1 100 21 9 7 3 11
3010 MF M14x1.5 M 14 1,5 100 21 11 9 3 12,5
3010 MF M14x1.25 M 14 1,25 100 21 11 9 3 12,8
3010 MF M14x1 M 14 1 100 21 11 9 3 13
3010 MF M15x1 M 15 1 100 21 12 9 3 14
3010 MF M16x1.5 M 16 1,5 100 21 12 9 3 14,5
3010 MF M16x1 M 16 1 100 21 12 9 3 15
3010 MF M17x1 M 17 1 100 21 12 9 3 16
3010 MF M18x2 M 18 2 125 24 14 11 3 16
3010 MF M18x1.5 M 18 1,5 110 24 14 11 3 16,5
3010 MF M18x1 M 18 1 110 24 14 11 3 17
3010 MF M20x2 M 20 2 140 30 16 12 3 18
3010 MF M20x1.5 M 20 1,5 125 24 16 12 3 18,5
3010 MF M20x1 M 20 1 125 24 16 12 3 19
3010 MF M22x2 M 22 2 140 30 18 14,5 3 20
3010 MF M22x1.5 M 22 1,5 125 24 18 14,5 3 20,5
3010 MF M22x1 M 22 1 125 24 18 14,5 3 21
3010 MF M24x2 M 24 2 140 26 18 14,5 4 22
3010 MF M24x1.5 M 24 1,5 140 26 18 14,5 4 22,5
3010 MF M24x1 M 24 1 140 26 18 14,5 4 23
3010 MF M25x1.5 M 25 1,5 140 26 18 14,5 4 23,5
3010 MF M26x1.5 M 26 1,5 140 26 18 14,5 4 24,5
3010 MF M27x2 M 27 2 140 26 20 16 4 25
3010 MF M27x1.5 M 27 1,5 140 26 20 16 4 25,5
3010 MF M27x1 M 27 1 140 26 20 16 4 26
3010 MF M28x2 M 28 2 140 26 20 16 4 26
3010 MF M28x1.5 M 28 1,5 140 26 20 16 4 26,5
3010 MF M30x2 M 30 2 150 28 22 18 4 28
3010 MF M30x1.5 M 30 1,5 150 28 22 18 4 28,5
3010 MF M30x1 M 30 1 150 28 22 18 4 29
3010 MF M32x1.5 M 32 1,5 150 28 22 18 4 30,5
3010 MF M33x2 M 33 2 160 30 25 20 4 31
3010 MF M33x1.5 M 33 1,5 160 30 25 20 4 31,5
3010 MF M34x1.5 M 34 1,5 170 30 28 22 4 32,5
3010 MF M35x1.5 M 35 1,5 170 30 28 22 4 33,5
3010 MF M36x3 M 36 3 200 42 28 22 4 33
3010 MF M36x2 M 36 2 170 30 28 22 4 34
3010 MF M36x1.5 M 36 1,5 170 30 28 22 4 34,5
3010 MF M40x1.5 M 40 1,5 170 30 32 24 4 38,5
3010 MF M42x3 M 42 3 200 50 32 24 4 39
3010 MF M42x2 M 42 2 170 30 32 24 4 40
3010 MF M42x1.5 M 42 1,5 170 30 32 24 4 40,5
3010 MF M45x3 M 45 3 200 50 36 29 4 42
3010 MF M45x2 M 45 2 180 32 36 29 4 43
3010 MF M45x1.5 M 45 1,5 180 32 36 29 4 43,5
3010 MF M48x3 M 48 3 225 50 36 29 4 45
3010 MF M48x2 M 48 2 190 32 36 29 4 46
3010 MF M48x1.5 M 48 1,5 190 32 36 29 4 46,5
3010 MF M50x1.5 M 50 1,5 190 32 36 29 4 48,5
3010 MF M52x1.5 M 52 1,5 190 32 40 32 4 50,5
