4060

DIN 374

Gwintowniki maszynowe do gwintu metrycznego drobnozwojnego typu MF wykonane wg. DIN13 w tolerancji ISO2(6H) ze stali szybkotnącej HSSE w pokryciu TiN. Zakres dostępnych średnic M4 - M36.

Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
Narzędzia skrawające - gwintowniki
Zastosowanie
1.1
1.2
2.1
2.2
2.3
3.1
3.2
3.3
4.1
4.2
5.1
5.2
6.1
6.2
7.1
8.1
8.2
9.1
10.1
10.2
11.1
Legenda

 Rekomendowane użycie

 Możliwe użycie

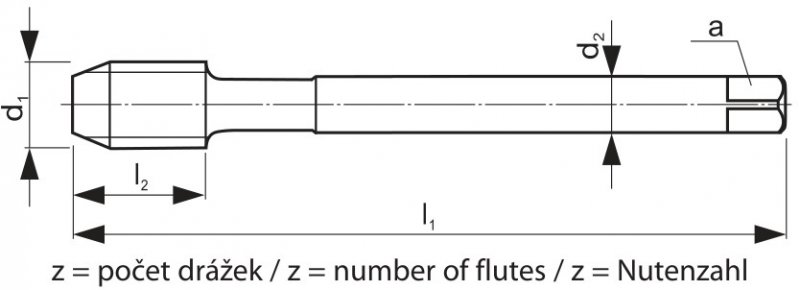

Kod d1 P l1 l2 d2 a z
4060 MF M4x0.5 M 4 0,5 63 7 2,8 2,1 3 3,5
4060 MF M5x0.5 M 5 0,5 70 8 3,5 2,7 3 4,5
4060 MF M6x0.75 M 6 0,75 80 10 4,5 3,4 3 5,2
4060 MF M6x0.5 M 6 0,5 80 10 4,5 3,4 3 5,5
4060 MF M7x0.75 M 7 0,75 80 10 5,5 4,3 3 6,2
4060 MF M8x1 M 8 1 90 13 6 4,9 3 7
4060 MF M8x0.75 M 8 0,75 80 10 6 4,9 3 7,2
4060 MF M9x1 M 9 1 90 13 7 5,5 3 8
4060 MF M10x1.25 M 10 1,25 100 15 7 5,5 3 8,8
4060 MF M10x1 M 10 1 90 12 7 5,5 3 9
4060 MF M10x0.75 M 10 0,75 90 12 7 5,5 3 9,2
4060 MF M11x1 M 11 1 90 12 8 6,2 3 10
4060 MF M12x1.5 M 12 1,5 100 14 9 7 3 10,5
4060 MF M12x1.25 M 12 1,25 100 14 9 7 3 10,8
4060 MF M12x1 M 12 1 100 14 9 7 3 11
4060 MF M14x1.5 M 14 1,5 100 16 11 9 3 12,5
4060 MF M14x1.25 M 14 1,25 100 16 11 9 3 12,8
4060 MF M14x1 M 14 1 100 16 11 9 3 13
4060 MF M15x1 M 15 1 100 16 12 9 3 14
4060 MF M16x1.5 M 16 1,5 100 16 12 9 4 14,5
4060 MF M16x1 M 16 1 100 16 12 9 4 15
4060 MF M18x2 M 18 2 125 20 14 11 4 16
4060 MF M18x1.5 M 18 1,5 110 20 14 11 4 16,5
4060 MF M18x1 M 18 1 110 20 14 11 4 17
4060 MF M20x2 M 20 2 140 20 16 12 4 18
4060 MF M20x1.5 M 20 1,5 125 20 16 12 4 18,5
4060 MF M20x1 M 20 1 125 20 16 12 4 19
4060 MF M22x2 M 22 2 140 20 18 14,5 4 20
4060 MF M22x1.5 M 22 1,5 125 20 18 14,5 4 20,5
4060 MF M22x1 M 22 1 125 20 18 14,5 4 21
4060 MF M24x2 M 24 2 140 22 18 14,5 4 22
4060 MF M24x1.5 M 24 1,5 140 22 18 14,5 4 22,5
4060 MF M24x1 M 24 1 140 22 18 14,5 4 23
4060 MF M25x1.5 M 25 1,5 140 22 18 14,5 4 23,5
4060 MF M26x1.5 M 26 1,5 140 22 18 14,5 4 24,5
4060 MF M27x2 M 27 2 140 22 20 16 4 25
4060 MF M27x1.5 M 27 1,5 140 22 20 16 4 25,5
4060 MF M27x1 M 27 1 140 22 20 16 4 26
4060 MF M28x2 M 28 2 140 22 20 16 4 26
4060 MF M28x1.5 M 28 1,5 140 22 20 16 4 26,5
4060 MF M30x2 M 30 2 150 26 22 18 4 28
4060 MF M30x1.5 M 30 1,5 150 26 22 18 4 28,5
4060 MF M30x1 M 30 1 150 26 22 18 4 29
4060 MF M32x1.5 M 32 1,5 150 26 22 18 4 30,5
4060 MF M33x2 M 33 2 160 28 25 20 4 31
4060 MF M33x1.5 M 33 1,5 160 28 25 20 4 31,5
4060 MF M35x1.5 M 35 1,5 170 30 28 22 4 33,5
4060 MF M36x3 M 36 3 200 36 28 22 4 33
4060 MF M36x2 M 36 2 170 28 28 22 4 34
4060 MF M36x1.5 M 36 1,5 170 28 28 22 4 34,5
