3500
DIN 376
Gwintowniki maszynowe do gwintu metrycznego zwykłego typu M wykonane wg. DIN13 w tolerancji ISO3(6G) ze stali szybkotnącej HSSE. Zakres dostępnych średnic M12 - M16.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

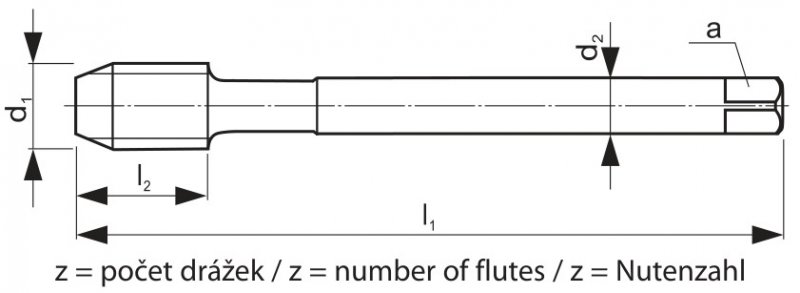

| Kod | d1 | P | l1 | l2 | d2 | a | z |
 |
|---|---|---|---|---|---|---|---|---|
| 3500M12* | M 12 | 1,75 | 110 | 23 | 9 | 7 | 3 | 10,2 |
| 3500M14* | M 14 | 2 | 110 | 25 | 11 | 9 | 3 | 12 |
| 3500M16* | M 16 | 2 | 110 | 25 | 12 | 9 | 3 | 14 |
