2210
DIN 371
Gwintowniki maszynowe do gwintu metrycznego zwykłego typu M wykonane wg. DIN13 w tolerancji ISO2(6H) ze stali szybkotnącej HSSE-V3 w pokryciu TiN. Zakres dostępnych średnic M3 - M10.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

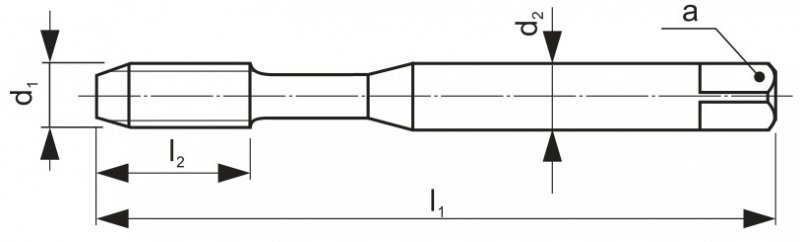

| Kod | d1 | P | l1 | l2 | d2 | a | z |
 |
|---|---|---|---|---|---|---|---|---|
| 2210M3 | M 3 | 0,5 | 56 | 5 | 3,5 | 2,7 | 3 | 2,5 |
| 2210M4 | M 4 | 0,7 | 63 | 7 | 4,5 | 3,4 | 3 | 3,3 |
| 2210M5 | M 5 | 0,8 | 70 | 8 | 6 | 4,9 | 3 | 4,2 |
| 2210M6 | M 6 | 1 | 80 | 10 | 6 | 4,9 | 3 | 5 |
| 2210M8 | M 8 | 1,25 | 90 | 13 | 8 | 6,2 | 3 | 6,8 |
| 2210M10 | M 10 | 1,5 | 100 | 15 | 10 | 8 | 3 | 8,5 |
