4720
DIN 376
Gwintowniki maszynowe do gwintu metrycznego zwykłego typu M wykonane wg. DIN13 w tolerancji ISO2(6H) ze stali szybkotnącej HSSE w pokryciu ALS. Zakres dostępnych średnic M3 - M20.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

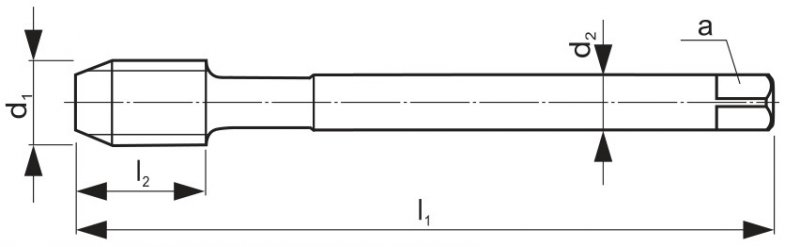

| Kod | d1 | P | l1 | l2 | d2 | a | z |
 |
|---|---|---|---|---|---|---|---|---|
| 4720M3 | M 3 | 0,5 | 56 | 5 | 2,2 | - | 2 | 2,5 |
| 4720M4 | M 4 | 0,7 | 63 | 7 | 2,8 | 2,1 | 2 | 3,3 |
| 4720M5 | M 5 | 0,8 | 70 | 8 | 3,5 | 2,7 | 2 | 4,2 |
| 4720M6 | M 6 | 1 | 80 | 10 | 4,5 | 3,4 | 2 | 5 |
| 4720M8 | M 8 | 1,25 | 90 | 13 | 6 | 4,9 | 2 | 6,8 |
| 4720M10 | M 10 | 1,5 | 100 | 15 | 7 | 5,5 | 2 | 8,5 |
| 4720M12 | M 12 | 1,75 | 110 | 18 | 9 | 7 | 2 | 10,2 |
| 4720M14 | M 14 | 2 | 110 | 20 | 11 | 9 | 2 | 12 |
| 4720M16 | M 16 | 2 | 110 | 20 | 12 | 9 | 2 | 14 |
| 4720M18 | M 18 | 2,5 | 125 | 25 | 14 | 11 | 3 | 15,5 |
| 4720M20 | M 20 | 2,5 | 140 | 25 | 16 | 12 | 3 | 17,5 |
