3000
DIN 376
Gwintowniki maszynowe do gwintu metrycznego zwykłego typu M wykonane wg. DIN13 w tolerancji ISO2(6H) ze stali szybkotnącej HSSE. Zakres dostępnych średnic M3 - M52.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

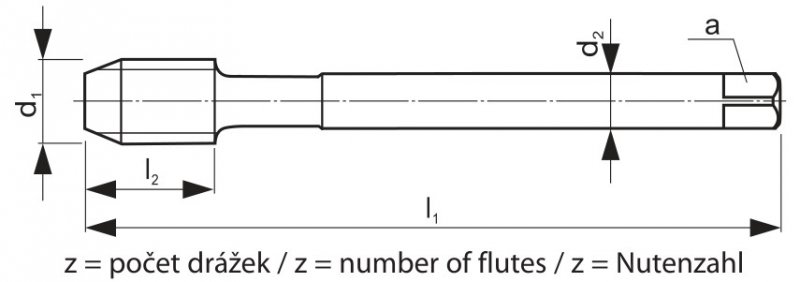

| Kod | d1 | P | l1 | l2 | d2 | a | z |
 |
|---|---|---|---|---|---|---|---|---|
| 3000M3 | M 3 | 0,5 | 56 | 9 | 2,2 | - | 3 | 2,5 |
| 3000M4 | M 4 | 0,7 | 63 | 12 | 2,8 | 2,1 | 3 | 3,3 |
| 3000M5 | M 5 | 0,8 | 70 | 13 | 3,5 | 2,7 | 3 | 4,2 |
| 3000M6 | M 6 | 1 | 80 | 15 | 4,5 | 3,4 | 3 | 5 |
| 3000M7 | M 7 | 1 | 80 | 15 | 5,5 | 4,3 | 3 | 6 |
| 3000M8 | M 8 | 1,25 | 90 | 18 | 6 | 4,9 | 3 | 6,8 |
| 3000M10 | M 10 | 1,5 | 100 | 20 | 7 | 5,5 | 3 | 8,5 |
| 3000M12 | M 12 | 1,75 | 110 | 23 | 9 | 7 | 3 | 10,2 |
| 3000M14 | M 14 | 2 | 110 | 25 | 11 | 9 | 3 | 12 |
| 3000M16 | M 16 | 2 | 110 | 25 | 12 | 9 | 3 | 14 |
| 3000M18 | M 18 | 2,5 | 125 | 30 | 14 | 11 | 3 | 15,5 |
| 3000M20 | M 20 | 2,5 | 140 | 30 | 16 | 12 | 3 | 17,5 |
| 3000M22 | M 22 | 2,5 | 140 | 30 | 18 | 14,5 | 3 | 19,5 |
| 3000M24 | M 24 | 3 | 160 | 36 | 18 | 14,5 | 4 | 21 |
| 3000M27 | M 27 | 3 | 160 | 36 | 20 | 16 | 4 | 24 |
| 3000M30 | M 30 | 3,5 | 180 | 40 | 22 | 18 | 4 | 26,5 |
| 3000M33 | M 33 | 3,5 | 180 | 42 | 25 | 20 | 4 | 29,5 |
| 3000M36 | M 36 | 4 | 200 | 50 | 28 | 22 | 4 | 32 |
| 3000M39 | M 39 | 4 | 200 | 50 | 32 | 24 | 4 | 35 |
| 3000M42 | M 42 | 4,5 | 200 | 56 | 32 | 24 | 4 | 37,5 |
| 3000M45 | M 45 | 4,5 | 200 | 56 | 36 | 29 | 4 | 40,5 |
| 3000M48 | M 48 | 5 | 250 | 63 | 36 | 29 | 4 | 43 |
| 3000M52 | M 52 | 5 | 250 | 63 | 40 | 32 | 4 | 47 |
