430
DIN EN 24 230
Narzynki maszynowe do gwintu amerykańskiego stożkowego rurowego NPT wykonane wg. DIN-EN 24 230 ze stali szybkotnącej HSS. Zakres dostępnych średnic NPT 1/8" - NPT 1".
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

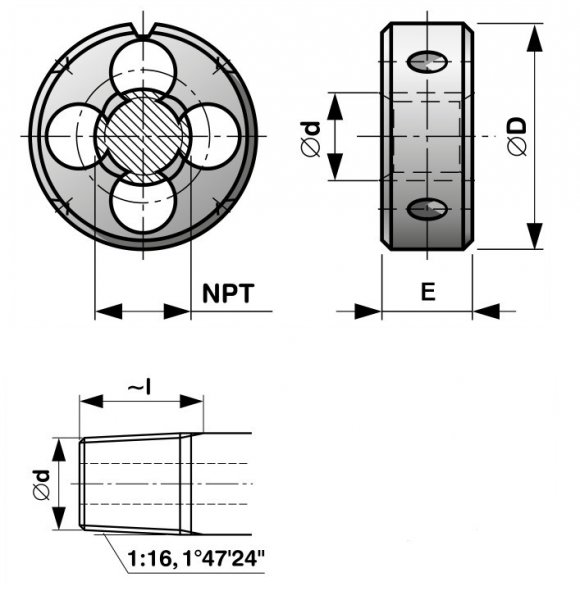

| Kod | ∅d | z/1" | P | ∅D | E | S | d1 min. | d2 | L |
|---|---|---|---|---|---|---|---|---|---|
| 430180 | NPT 1/8" | 27 | 0,941 | 30 | 11 | 5 | 9,87 | 9,99 | 8,4 |
| 430114 | NPT 1/4" | 18 | 1,411 | 38 | 14 | 5 | 13,1 | 13,26 | 12,7 |
| 430380 | NPT 3/8" | 18 | 1,411 | 45 | 18 | 5 | 16,52 | 16,67 | 12,9 |
| 430120 | NPT 1/2" | 14 | 1,814 | 45 | 18 | 6 | 20,55 | 20,71 | 16,8 |
| 430340 | NPT 3/4" | 14 | 1,814 | 55 | 22 | 6 | 25,87 | 26,03 | 17 |
| 430100 | NPT 1" | 11,5 | 2,209 | 65 | 25 | 7 | 32,42 | 32,59 | 21,2 |
