CSN 22 3216

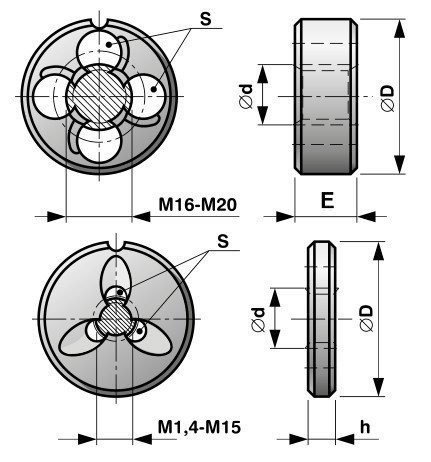

Narzynki maszynowe do gwintu metrycznego drobnozwojnego lewego typu MF-LH wykonane wg. CSN 22 3216 w tolerancji 6g ze stali szybkotnącej HSS. Zakres dostępnych średnic M2.5 - M20.
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||
| Kod | ∅d1 | P | ∅D | E | S |
 |
|---|---|---|---|---|---|---|
| 297012 | M 1,2 | 0,25 | 12 | 2,5 | 3 | 1,17 |
| 297014 | M 1,4 | 0,3 | 12 | 2,5 | 3 | 1,36 |
| 297016 | M 1,6 | 0,35 | 12 | 2,5 | 3 | 1,54 |
| 297017 | M 1,7 | 0,35 | 12 | 2,5 | 3 | 1,64 |
| 297018 | M 1,8 | 0,35 | 12 | 2,5 | 3 | 1,74 |
| 297020 | M 2 | 0,4 | 16 | 3,5 | 3 | 1,93 |
| 297022 | M 2,2 | 0,45 | 16 | 3,5 | 3 | 2,13 |
| 297025 | M 2,5 | 0,45 | 16 | 3,5 | 3 | 2,43 |
| 297030 | M 3 | 0,5 | 16 | 3,5 | 4 | 2,92 |
| 297035 | M 3,5 | 0,6 | 16 | 5 | 4 | 3,41 |
| 297040 | M 4 | 0,7 | 16 | 5 | 4 | 3,91 |
| 297045 | M 4,5 | 0,5 | 16 | 3,5 | 4 | 4,41 |
| 297050 | M 5 | 0,8 | 20 | 5,5 | 4 | 4,9 |
| 297055 | M 5,5 | 0,5 | 20 | 3,5 | 4 | 5,43 |
| 297060 | M 6 | 1 | 20 | 7 | 4 | 5,88 |
| 297070 | M 7 | 1 | 20 | 7 | 4 | 6,88 |
| 297080 | M 8 | 1,25 | 25 | 8 | 4 | 7,87 |
| 297090 | M 9 | 1,25 | 25 | 8 | 4 | 8,87 |
| 297100 | M 10 | 1,5 | 30 | 10 | 4 | 9,85 |
| 297110 | M 11 | 1,5 | 30 | 10 | 5 | 10,85 |
| 297120 | M 12 | 1,75 | 30 | 12 | 5 | 11,83 |
| 297140 | M 14 | 2 | 38 | 14 | 5 | 13,82 |
| 297160 | M 16 | 2 | 38 | 14 | 5 | 15,82 |
| 297180 | M 18 | 2,5 | 45 | 16 | 5 | 17,79 |
| 297200 | M 20 | 2,5 | 45 | 16 | 6 | 19,79 |
