226
DIN 382
Narzynki sześciokątne do gwintu amerykańskiego zunifikowanego drobnozwojnego UNF wykonane wg. ASME B1.1 w tolerancji 2A ze stali szybkotnącej HSS. Zakres dostępnych średnic UNF1/4" - UNF 1 1/2"
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

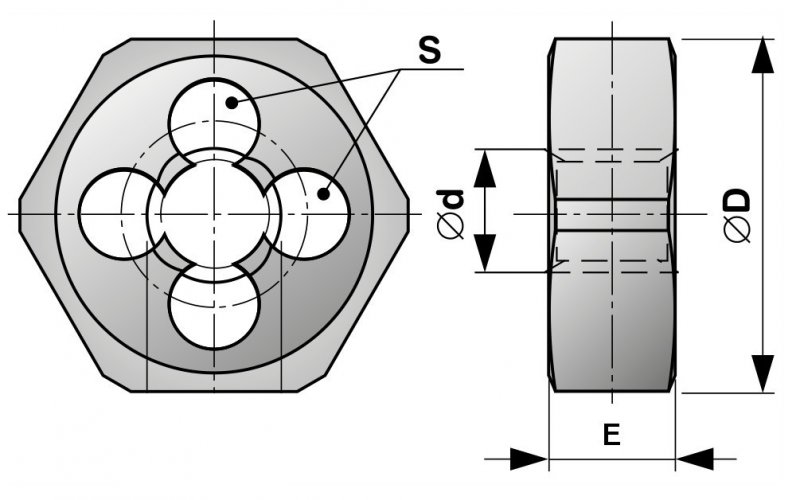

| Kod | ∅d1 | z/1" | P | ∅D | E | S |
 |
|---|---|---|---|---|---|---|---|
| 226140 | UNF 1/4" | 28 | 0,907 | 18 | 7 | 4 | 6,24 |
| 226516 | UNF 5/16" | 24 | 1,058 | 21 | 9 | 4 | 7,82 |
| 226380 | UNF 3/8" | 24 | 1,058 | 27 | 11 | 4 | 9,41 |
| 226716 | UNF 7/16" | 20 | 1,27 | 27 | 11 | 5 | 10,98 |
| 226120 | UNF 1/2" | 20 | 1,27 | 36 | 10 | 5 | 12,56 |
| 226916 | UNF 9/16" | 18 | 1,411 | 36 | 10 | 5 | 14,14 |
| 226580 | UNF 5/8" | 18 | 1,411 | 41 | 14 | 5 | 15,73 |
| 226340 | UNF 3/4" | 16 | 1,588 | 41 | 14 | 6 | 18,89 |
| 226780 | UNF 7/8" | 14 | 1,814 | 50 | 16 | 5 | 22,05 |
| 226100 | UNF 1" | 12 | 2,117 | 50 | 16 | 6 | 25,21 |
| 226118 | UNF 1 1/8" | 12 | 2,117 | 60 | 18 | 6 | 28,38 |
| 226114 | UNF 1 1/4" | 12 | 2,117 | 60 | 18 | 7 | 31,56 |
| 226138 | UNF 1 3/8" | 12 | 2,117 | 60 | 18 | 9 | 34,73 |
| 226112 | UNF 1 1/2" | 12 | 2,117 | 70 | 20 | 8 | 37,91 |
