DIN 382
Narzynki sześciokątne do gwintu calowego zwykłego Withworth`a G wykonane wg. DIN 382 w tolerancji A ze stali szybkotnącej HSS. Zakres dostępnych średnic G1/8" - G2".
| Zastosowanie | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.1
|
1.2
|
2.1
|
2.2
|
2.3
|
3.1
|
3.2
|
3.3
|
4.1
|
4.2
|
5.1
|
5.2
|
6.1
|
6.2
|
7.1
|
8.1
|
8.2
|
9.1
|
10.1
|
10.2
|
11.1
|
| Legenda | ||||||||||||||||||||
| Rekomendowane użycie | ||||||||||||||||||||
| Możliwe użycie | ||||||||||||||||||||

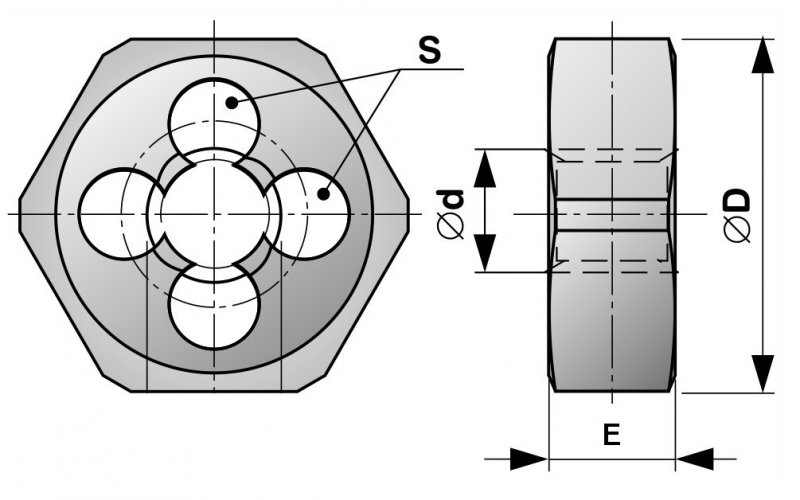

| Kod | ∅d1 | z/1" | P | ∅D | E | S |
 |
|---|---|---|---|---|---|---|---|
| 222180 | G 1/8" | 28 | 0,907 | 27 | 11 | 4 | 9,62 |
| 222140 | G 1/4" | 19 | 1,337 | 36 | 10 | 5 | 13,03 |
| 222380 | G 3/8" | 19 | 1,337 | 41 | 14 | 5 | 16,54 |
| 222120 | G 1/2" | 14 | 1,814 | 41 | 14 | 6 | 20,81 |
| 222580 | G 5/8" | 14 | 1,814 | 50 | 16 | 6 | 22,77 |
| 222340 | G 3/4" | 14 | 1,814 | 50 | 16 | 6 | 26,3 |
| 222780 | G 7/8" | 14 | 1,814 | 60 | 18 | 6 | 30,06 |
| 222100 | G 1" | 11 | 2,309 | 60 | 18 | 6 | 33,07 |
| 222118 | G 1 1/8" | 11 | 2,309 | 70 | 20 | 8 | 37,72 |
| 222114 | G 1 1/4" | 11 | 2,309 | 70 | 20 | 8 | 41,73 |
| 222138 | G 1 3/8" | 11 | 2,309 | 85 | 22 | 8 | 44,14 |
| 222112 | G 1 1/2" | 11 | 2,309 | 85 | 22 | 8 | 47,62 |
| 222134 | G 1 3/4" | 11 | 2,309 | 100 | 22 | 8 | 53,57 |
| 222200 | G 2" | 11 | 2,309 | 100 | 22 | 8 | 59,43 |
