DIN 382

Narzynki sześciokątne do gwintu metrycznego drobnozwojnego typu MF wykonane wg. DIN 382 w tolerancji 6g ze stali szybkotnącej HSS. Zakres dostępnych średnic M3 - M56.

Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
  • Narzędzia skrawające - gwintowniki
Narzędzia skrawające - gwintowniki
Zastosowanie
1.1
1.2
2.1
2.2
2.3
3.1
3.2
3.3
4.1
4.2
5.1
5.2
6.1
6.2
7.1
8.1
8.2
9.1
10.1
10.2
11.1
Legenda

 Rekomendowane użycie

 Możliwe użycie

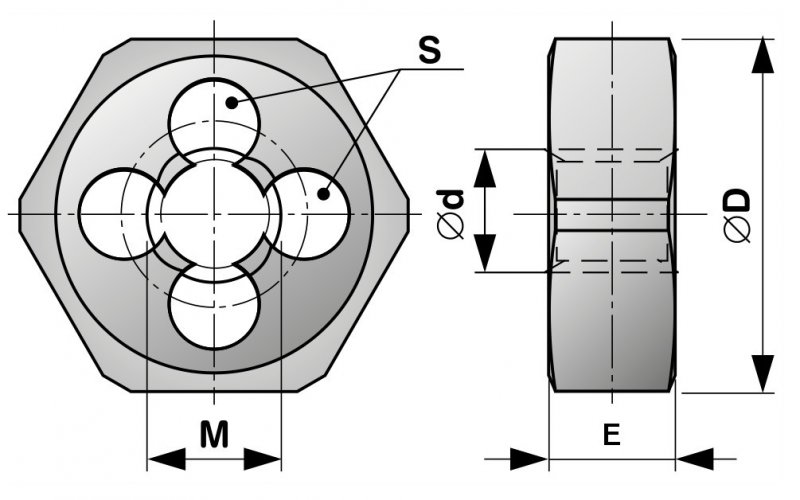

Kod ∅d1 P ∅D E S
220031 MF 3 0,35 18 5 4 2,94
220041 MF 4 0,5 18 5 4 3,93
220051 MF 5 0,5 18 5 4 4,93
220052 MF 5 0,75 18 5 4 4,91
220061 MF 6 0,75 18 7 4 5,91
220071 MF 7 0,75 21 9 4 6,9
220081 MF 8 1 21 9 5 7,88
220082 MF 8 0,75 21 9 5 7,9
220091 MF 9 1 21 9 5 8,88
220092 MF 9 0,75 21 9 5 8,9
220101 MF 10 1,25 27 11 5 9,86
220102 MF 10 1 27 11 5 9,88
220103 MF 10 0,75 27 11 5 9,9
220111 MF 11 1 27 11 5 10,88
220121 MF 12 1,5 36 10 5 11,85
220122 MF 12 1,25 36 10 5 11,86
220123 MF 12 1 36 10 5 11,88
220141 MF 14 1,5 36 10 5 13,85
220142 MF 14 1,25 36 10 5 13,86
220143 MF 14 1 36 10 5 13,88
220151 MF 15 1,5 41 14 5 14,85
220152 MF 15 1 41 14 5 14,88
220161 MF 16 1,5 41 14 5 15,85
220162 MF 16 1 41 14 5 15,88
220181 MF 18 2 41 14 5 17,82
220182 MF 18 1,5 41 14 5 17,85
220183 MF 18 1 41 14 5 17,88
220201 MF 20 2 41 18 5 19,82
220202 MF 20 1,5 41 14 5 19,85
220203 MF 20 1 41 14 5 19,88
220221 MF 22 2 50 16 5 21,82
220222 MF 22 1,5 50 16 5 21,85
220223 MF 22 1 50 16 5 21,88
220231 MF 23 1,5 50 16 5 22,85
220241 MF 24 2 50 16 6 23,82
220242 MF 24 1,5 50 16 6 23,85
220243 MF 24 1 50 16 6 23,88
220251 MF 25 1,5 50 16 6 24,85
220252 MF 25 1 50 16 6 24,88
220261 MF 26 1,5 50 16 6 25,85
220271 MF 27 2 60 18 6 26,82
220272 MF 27 1,5 60 18 6 26,85
220281 MF 28 2 60 18 6 27,82
220282 MF 28 1,5 60 18 6 27,85
220283 MF 28 1 60 18 6 27,88
220292 MF 29 1,5 60 18 6 28,85
220301 MF 30 2 60 18 6 29,82
220302 MF 30 1,5 60 18 6 29,85
220303 MF 30 1 60 18 6 29,88
220321 MF 32 1,5 60 18 7 31,85
220330 MF 33 3 60 25 8 32,73
220331 MF 33 2 60 18 8 32,82
220332 MF 33 1,5 60 18 8 32,85
220351 MF 35 1,5 60 18 8 34,85
220361 MF 36 3 60 18 9 35,76
220362 MF 36 2 60 18 9 35,82
220363 MF 36 1,5 60 18 9 35,85
220391 MF 39 3 70 30 8 38,76
220392 MF 39 2 70 20 8 38,82
220393 MF 39 1,5 70 20 8 38,85
220401 MF 40 1,5 70 20 8 39,85
220421 MF 42 3 70 30 9 41,76
220422 MF 42 2 70 20 9 41,82
220423 MF 42 1,5 70 20 9 41,85
220451 MF 45 3 85 36 8 44,76
220452 MF 45 2 85 22 8 44,82
220453 MF 45 1,5 85 22 8 44,85
220481 MF 48 3 85 36 8 47,76
220482 MF 48 2 85 22 8 47,82
220483 MF 48 1,5 85 22 8 47,85
220501 MF 50 1,5 85 22 8 49,85
220521 MF 52 3 85 36 8 51,76
220522 MF 52 2 85 22 9 51,82
220523 MF 52 1,5 85 22 9 51,85
220551 MF 55 4 100 36 9 54,73
220552 MF 55 3 100 36 9 54,76
220553 MF 55 2 100 22 8 54,82
220554 MF 55 1,5 100 22 8 54,85
220561 MF 56 4 100 36 8 55,73
220562 MF 56 3 100 36 8 55,76
220563 MF 56 5 100 22 8 55,82
220564 MF 56 1,5 100 22 8 55,85
